直角脉冲阀,电磁脉冲阀袋式直角脉冲阀

时间:2021-05-26 作者:泊头市至泽环保设 文章来源:本站 点击:185次

 脉冲阀是指在给出瞬间电信号时通过这种阀门的气流如同脉冲现象一样有短暂起伏的变化,故称脉冲阀。脉冲阀是脉冲喷吹清灰装置的执行机构和关键部件,主要分直角式、淹没式和直通式三类,每类有若干规格,接通口为20~114㎜(0.75~4in)。直角式和直通阀式电磁脉冲阀工作压力是0.4~0.6MPa,淹没式阀是0.2~0.6MPa。

 技术要求

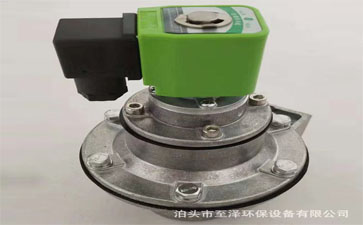

一、直角式脉冲阀

  直角脉冲阀的特征是阀的空气进出口管呈90度直角。阀内的膜片把脉冲阀分成前、后两个气室,高压气从进气口接入,进入下气室,当脉冲阀未得电时,气体通过上下两壳体的恒压管道以及其中的节流孔进入减压室,由于阀芯在弹簧的作用下堵住泄压孔,气体不会排出,令减压室和下气室的压力一致,而在弹簧作用下,膜片将喷吹口堵住,气体不会冲出。 当脉冲阀得电时,阀芯在电磁力作用下向上抬起,泄压孔打开,气体喷出,由于恒压管道节流孔的作用,泄压孔的流出速度大于减压室恒压管气体的流入速度,令减压室压力低于下气室的压力,下气室的气体将膜片顶起,打开喷吹口,


⑴电磁脉冲阀正常工作的条件

①环境温度:-25~55℃

②环境空气中无腐蚀性介质。

⑵外观 表面经过性能稳定处理,无漆层脱落、毛刺、裂纹;标牌上文字清晰。

⑶气源条件

①气源压力:0.2~0.6MPa。

②气源介质:温度为+10~30℃,经过除油、除水处理的洁净气体(可采用过滤精度为5μm压力可调的油水过滤器过滤)。

⑷防护等级 符合IP65。

⑸开启电压 在上限气源压力状态下,≤85℅的标称电压值。

⑹关闭气源能力 在下限气源压力下电信号消失后电磁脉冲阀应立即正常关闭。

⑺开启响应时间 在上限工作气源压力状态下,电信号的电压值为标准值,宽度≤0.03s阀应能正常开启。

⑻耐压性能 应能承受0.7MPa的压力无泄漏。

⑼绝缘性能

①电磁线圈对外壳绝电阻值应≥1MΩ。

②电磁线圈对外壳耐压。当标称输入电压值≤24V时,能承受AC500V、50Hz电压,历时1min无击穿现象。当标称输入电压值〉24V而≤220V时,能承受AC1500V、50Hz的电压,历时1min无击穿现象。

⑽电磁回路性能 在未接气源状态下,输入≤85℅的标称电压值,衔铁应立即吸住膜片;信号消失后,衔铁应立即释放。

⑾抗振动性能 能承受频率为20Hz、全幅值为2mm、持续30min的抗振性能。

⑿膜片使用寿命 在规定条件下累计喷次≥100万次。
